Quạt hút nối ống

Quạt hút nối ống là dòng quạt có đầu nối sẵn cho ống gió, dùng khi khí phải đi một quãng trước khi ra ngoài. Điểm cần biết trước khi chọn: toàn bộ dòng sản phẩm ở đây đánh số theo đường kính ống, không theo kích thước khung quạt. Mã DY-100NO là quạt cho ống phi 100 mm, NF-1-315 là quạt cho ống phi 315 mm.

Danh mục bao gồm dải phi 75 – 315 mm cho các dòng phổ thông, cùng nhóm cabinet bọc tiêu âm và hai dòng chuyên dụng cấp khí vào. Phục vụ tầng hầm và tòa nhà cao tầng, nhà xưởng, bệnh viện, bếp nhà hàng. Đây là một trong sáu nhóm thuộc quạt hút công nghiệp, và là nhóm duy nhất chọn theo đường kính ống.

Tóm tắt nhanh

• Chọn quạt theo phi ống đang có: phi 100 cho 204 – 220 m³/h, phi 150 cho 450 – 540 m³/h, phi 315 cho 2.200 – 2.500 m³/h
• Toàn danh mục trải 100 – 19.200 m³/h, công suất 21 W – 10 kW, giá 400.000 – 180.750.000đ
• Bản bọc tiêu âm đắt gần gấp ba bản trần ở cùng dải lưu lượng, và chỉ đáng khi quạt nằm sát chỗ có người
• Nhóm cabinet không phải bản cỡ nhỏ cao cấp; nó trải gần trọn dải lưu lượng của cả danh mục
• Danh mục có cả dòng đưa khí sạch vào, không chỉ hút khí thải ra

Quạt hút nối ống là gì

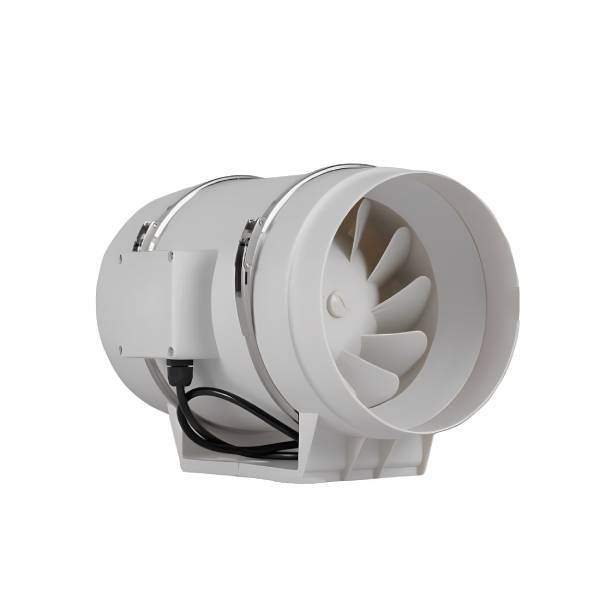

Quạt hút nối ống là quạt có đầu nối sẵn cho ống gió, đặt trên đường đi của khí thay vì gắn lên vách. Cách nối khác nhau theo dòng: dòng thân ống nhựa có cổ trơn để luồn ống rồi siết đai, dòng thân hộp có cổ ống hoặc miệng vuông bắt bích. Điểm chung là cánh lồng sóc tạo được cột áp đủ thắng sức cản của thành ống và các khúc cua.

Khác quạt thông gió tròn vốn gắn xuyên tường và thải khí ngay tại chỗ, quạt nối ống dẫn khí đi tiếp tới nơi khác. Dòng thân ống nhựa có chân đế đúc liền nên đặt rời cũng chạy, còn dòng thu hồi nhiệt thì bốn cổ ống của nó buộc phải đấu vào tuyến.

Hai tên gọi khác cùng chỉ nhóm sản phẩm này: quạt ống công nghiệp là cách gọi của kỹ sư và nhà thầu, quạt hút mùi nối ống là cách gọi quen của nhóm khách bếp và nhà ở.

Khi nào không nên dùng: đặt ở chỗ thoáng thì phần cột áp nói trên thành tiền thừa. Ba trường hợp nên chọn loại khác:

• Chỉ cần thay khí cho toàn xưởng qua vách: quạt thông gió vuông cho cùng lưu lượng với giá thấp hơn nhiều.
• Đã có lỗ tường tròn sẵn: quạt thông gió tròn bắt trực tiếp vào đó, không cần giá đỡ.
• Cần mang thiết bị đi nhiều vị trí: quạt hút xách tay có tay xách và chân đế.

Loại quạt nào đấu được ống gió

Đây là chỗ nhầm phổ biến nhất khi chọn thiết bị thông gió, vì có hai danh mục khác nhau đều "đấu được ống". Phân biệt bằng vị trí lắp, không bằng chuyện có đấu ống hay không.

Nhóm	Vị trí lắp	Quan hệ với tuyến ống
Quạt hút nối ống	Nằm giữa tuyến ống, trong hộp kỹ thuật hoặc treo dưới trần kỹ thuật	Nằm trên tuyến ống; đặt rời cũng chạy được nhưng không phát huy cột áp
Quạt hút âm trần	Âm vào trần giả của một phòng cụ thể	Đầu hút nằm trong phòng, có ống dẫn khí thoát ra
Quạt thông gió tròn và quạt vuông	Xuyên qua tường hoặc vách tôn	Không có ống, thổi thẳng ra ngoài

Cách phân định gọn nhất: quạt âm trần phục vụ một phòng và mặt nạ của nó lộ ra trong phòng đó, nên chọn cỡ theo diện tích phòng. Quạt nối ống phục vụ một tuyến, người dùng không nhìn thấy nó, và cỡ chọn theo đường kính ống. Doanh nghiệp cần hút cho khu vệ sinh hoặc phòng họp riêng lẻ thì hướng về danh mục âm trần; cần một tuyến gom nhiều nhánh rồi đẩy ra đầu mái hoặc hộp kỹ thuật thì thuộc danh mục này.

Cấu tạo

Mặt bích hai đầu: đây là chi tiết duy nhất quyết định thiết bị lắp được hay không, và là số cần đo trước khi đặt hàng. Hai đầu của phần lớn dòng sản phẩm có tiết diện bằng nhau, nên đấu vào giữa tuyến ống sẵn có không cần gia công thêm.

Vỏ và khung: dòng phi 75 – 200 mm dùng vỏ nhựa ABS, nhẹ và không rỉ trong môi trường ẩm như khu vệ sinh hay bếp. Dòng cỡ lớn và toàn bộ nhóm cabinet dùng vỏ thép sơn tĩnh điện.

Cánh: dạng lồng sóc trên toàn danh mục. Dòng cỡ nhỏ dùng cánh nhựa, dòng cỡ lớn dùng cánh hợp kim đúc và cân bằng động.

Motor: 100% lõi đồng. Công suất trải 21 W ở dòng cabinet nhỏ nhất tới 10 kW ở dòng thu hồi nhiệt lớn nhất. Tiêu chí chọn motor và dấu hiệu motor sắp hỏng nằm ở bài motor quạt hút công nghiệp.

Bảng tra đường kính ống và lưu lượng

Người mua quạt nối ống thường đã có tuyến ống, hoặc đã có bản vẽ chốt tiết diện ống. Nghĩa là con số biết trước là phi ống, và câu hỏi thật là phi đó cho ra bao nhiêu lưu lượng.

Bảng dưới gộp dải của bốn dòng phổ thông đang có trong danh mục. Đọc theo hàng: cùng một phi, các dòng khác nhau cho lưu lượng lệch nhau trong khoảng ghi ở cột thứ ba.

Phi ống (mm)	Công suất (W)	Lưu lượng gió (m³/h)	Phù hợp với
75	35	220	Ống nhánh nhỏ, khu vệ sinh đơn
100	35 – 45	204 – 220	Bếp gia đình, khu vệ sinh
125	40 – 45	260 – 310	Bếp gia đình
150	60 – 75	450 – 540	Quán ăn nhỏ
160	75	540	Quán ăn nhỏ
200	130 – 145	840 – 1.200	Quán ăn nhỏ, nhánh phụ nhà xưởng
250	175 – 230	1.400 – 1.600	Bếp nhà hàng có chụp hút
315	280 – 360	2.200 – 2.500	Bếp nhà hàng có chụp hút, tuyến trục

Thông số lấy từ hệ thống sản phẩm đang bán.

Hai điều đọc được từ bảng mà danh sách sản phẩm không cho thấy. Thứ nhất, lưu lượng không tăng đều theo phi: từ phi 100 lên phi 150 là gấp hơn hai lần, còn từ phi 250 lên phi 315 chỉ thêm khoảng 50%. Thứ hai, ở cùng phi thì các dòng chênh nhau tới 20% lưu lượng. Đọc số của đúng dòng định mua, đừng lấy số của dòng khác cùng phi.

Cần đi ngược, tức là có lưu lượng rồi mới chọn phi, thì lấy cột thứ ba tra ngược sang cột thứ nhất. Trường hợp lưu lượng cần lớn hơn 2.500 m³/h thì hướng về nhóm cabinet, nơi dải kéo tới 19.200 m³/h.

Tuyến ống dài và khúc cua ăn mất bao nhiêu lưu lượng

Nhà sản xuất đo lưu lượng ghi trên thiết bị trong điều kiện gần như không có sức cản. Lắp vào tuyến ống thật, lưu lượng ra đầu xả luôn thấp hơn con số đó. Mức hụt phụ thuộc ba thứ: chiều dài tuyến, số khúc cua, và tiết diện ống có bị thắt ở đâu không.

Hệ quả thực tế khi chọn thiết bị:

• Tuyến ngắn và thẳng thì con số trên bảng tra ở trên dùng được gần như nguyên vẹn.
• Tuyến dài, nhiều cua 90 độ, hoặc có đoạn thắt tiết diện thì phải nâng phi lên một cấp, hoặc đặt thêm một quạt tăng áp nối tiếp trên tuyến.
• Đoạn ống mềm nhăn gây sức cản cao hơn ống cứng cùng đường kính, nên chỉ dùng ở đoạn nối ngắn.

Cột áp của cánh lồng sóc là thứ quyết định thiết bị đẩy được khí qua quãng cản dài tới đâu. Cơ chế tạo cột áp và cách nó khác quạt hướng trục nằm ở bài so sánh quạt ly tâm và quạt hướng trục.

Tuyến ống phức tạp, nhiều nhánh gom về một trục thì cần tính tổn thất trên từng đoạn thay vì áp quy tắc chung. Gửi sơ đồ tuyến qua Zalo 0902.261.070, kỹ sư tính giúp và báo cỡ quạt cần trong 15 phút.

Các loại quạt hút nối ống

Danh mục chia năm loại. Ba loại đầu hút khí thải ra, hai loại sau đưa khí sạch vào. Trục vào và ra này quyết định chọn loại nào, nhiều hơn là chuyện cỡ.

Loại	Đặc điểm	Phù hợp với
Thân tròn tiêu chuẩn	Đấu vào giữa hai đoạn ống, gọn nhẹ, dải phi rộng nhất	Bếp, khu vệ sinh, văn phòng, nhánh phụ nhà xưởng
Thân hộp	Dẹt, đặt sàn hoặc treo giá; đầu nối có thể là cổ tròn, miệng vuông, hoặc mỗi đầu một kiểu	Tuyến ống trong tòa nhà, chỗ cần thiết bị nằm gọn
Bọc tiêu âm cabinet	Cụm quạt nằm trong hộp có lớp tiêu âm	Vị trí lắp sát chỗ có người làm việc hoặc nghỉ
Cấp khí tươi	Dạng hộp một cổ ống, đưa khí ngoài vào một chiều	Công trình cần bù khí cho hệ hút
Thu hồi nhiệt	Dạng hộp bốn cổ ống cho hai dòng khí ngược chiều, giữ lại nhiệt độ khi trao đổi	Công trình có điều hòa trung tâm

Loại cấp khí tươi giải một bài toán mà người thiết kế hay bỏ sót: hút khí ra mà không có đường cấp vào thì áp suất trong phòng giảm, quạt hút phải làm việc nặng hơn và lưu lượng thực tế tụt. Dòng này đẩy khí ngoài vào để bù phần đã hút ra.

Loại thu hồi nhiệt làm thêm một việc nữa. Ở công trình có điều hòa trung tâm, khí thải ra đang mang theo phần lạnh mà chủ đầu tư đã trả tiền để làm. Dòng này cho khí vào và khí ra đi qua một bộ trao đổi nhiệt, giữ lại phần nhiệt độ đó trước khi thải. Đây cũng là loại đắt nhất danh mục.

Bản bọc tiêu âm đắt gần gấp ba, khi nào đáng

Nhiều người hiểu nhóm cabinet là bản cao cấp của dòng cỡ nhỏ. Thực tế nó trải 100 – 19.200 m³/h và 21 W – 5,5 kW, phủ gần trọn dải lưu lượng của cả danh mục. Chọn cabinet là chọn một cấu hình khác, không phải một bậc cao hơn.

Phần chênh giá đo được ở cùng dải lưu lượng:

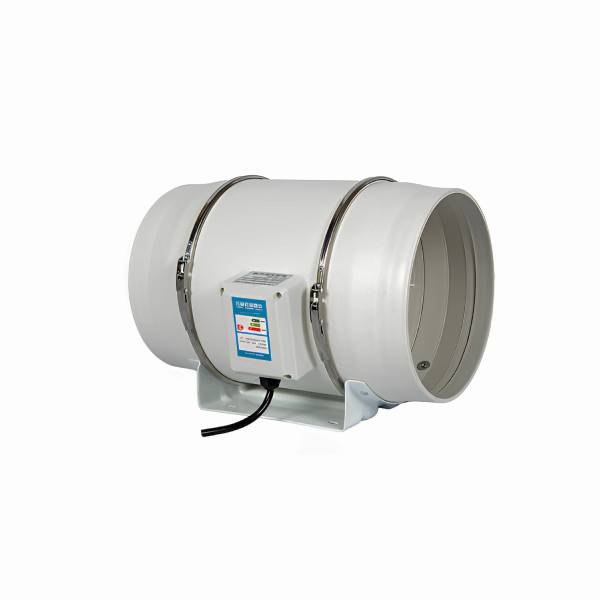

• Bản cabinet DPT20-54B: 770 m³/h, 135 W, 5.040.000đ
• Bản trần NF-200: 840 m³/h, 145 W, 1.780.000đ
• Chênh: 3.260.000đ cho hai thiết bị làm gần đúng cùng một việc

Khách trả phần chênh đó cho đúng một thứ: lớp tiêu âm bọc quanh cụm quạt. Nó không thêm lưu lượng và không làm giảm tiền điện.

Nên bỏ tiền khi vị trí lắp nằm sát chỗ có người, và trần hoặc vách quanh đó không cách âm. Phòng họp, phòng khám, phòng làm việc kín, khu khách ngồi của nhà hàng đều thuộc nhóm này. Với dải lưu lượng lớn thì cabinet gần như là lựa chọn duy nhất, vì thiết bị càng khỏe càng ồn.

Không cần bỏ tiền khi quạt nằm trong hộp kỹ thuật, tầng hầm hoặc trên mái, những chỗ không ai đứng lâu. Ở đó bản trần cho cùng lưu lượng với giá thấp hơn nhiều, và phần chênh đủ để nâng cỡ lên một cấp nếu cần.

Bảng giá quạt hút nối ống

Giá trải rộng vì danh mục gộp cả dòng hút mùi cho bếp gia đình và dòng thu hồi nhiệt cho tòa nhà. Biên độ đó đến từ loại thiết bị, không từ cỡ, nên bảng dưới xếp theo loại.

Loại	Công suất	Lưu lượng gió (m³/h)	Khoảng giá (VNĐ)	Phù hợp với
Thân tròn tiêu chuẩn	28 – 420 W	204 – 2.500	400.000 – 4.240.000	Bếp, khu vệ sinh, văn phòng, nhánh phụ
Thân hộp	52 – 380 W	250 – 1.800	1.330.000 – 5.040.000	Chỗ cần thiết bị nằm gọn, đặt sàn hoặc treo giá
Bọc tiêu âm cabinet	21 W – 5,5 kW	100 – 19.200	1.980.000 – 34.940.000	Vị trí sát chỗ có người
Cấp khí tươi	53 – 130 W	160 – 650	3.600.000 – 6.050.000	Bù khí cho hệ hút
Thu hồi nhiệt	80 W – 10 kW	150 – 12.000	6.530.000 – 180.750.000	Công trình có điều hòa trung tâm

Giá trong bảng là giá tham khảo cho hàng tiêu chuẩn, chưa gồm VAT, vận chuyển và lắp đặt. Mua từ 2 chiếc có mức chiết khấu riêng. Gửi số lượng và cỡ cần để nhận báo giá đúng cho trường hợp của mình.

Bảo hành 12 đến 24 tháng tùy dòng, bảo hành tại nơi lắp đặt. Dòng nhập từ Hàn Quốc trong danh mục có thời hạn dài hơn mức phổ thông.

Về nguồn điện: các dòng nhỏ và vừa chạy điện 1 pha 220V, nhóm cabinet cỡ lớn chủ yếu 3 pha 380V. Chọn theo hệ điện công trình đang có, chi tiết ở trang quạt thông gió công nghiệp.

Ứng dụng

Điểm chung của bốn nhóm dưới đây: khí không thể thải ngay tại chỗ phát sinh, phải đi một quãng trước khi ra ngoài. Cả bốn đều cần tuyến ống, và đó là lý do quạt gắn vách không giải được.

Danh mục này không phù hợp với chuồng nuôi. Thông gió chuồng kín dùng quạt lắp cố định ở đầu hồi với lưu lượng lớn và cột áp thấp, không đi qua ống.

Tầng hầm và tòa nhà cao tầng

Đây là bài toán đặc trưng nhất của danh mục. Tầng hầm và các khu sâu khuất không có mặt tường nào thông ra ngoài, nên toàn bộ khí thải phải gom vào tuyến rồi đẩy lên hộp kỹ thuật. Tuyến ở đây thường dài, nhiều cua và chạy qua khu vực có người, nên đây cũng là chỗ nhóm cabinet được dùng nhiều nhất. Các dự án ở Hà Nội và TP.HCM thường chốt cỡ quạt từ bản vẽ hệ ống, nên số cần đối chiếu là phi ống trong bản vẽ.

Nhà xưởng và khu công nghiệp

Dùng cho các nhánh hút cục bộ: hút hơi nóng tại một dây chuyền, hút khí ở khu vực kín, cấp khí tươi bù cho hệ hút chính. Phần thay khí cho toàn xưởng thì quạt gắn vách làm hiệu quả hơn về điện. Muốn biết cả xưởng cần bao nhiêu lưu lượng trước khi chia nhánh, xem cách tính lưu lượng gió cho nhà xưởng.

Bệnh viện và phòng khám

Yêu cầu ở đây là kiểm soát hướng đi của khí, không chỉ đổi khí. Khí từ khu vực cần cách ly phải đi theo tuyến riêng ra ngoài chứ không lẫn sang khu khác, và thiết bị phải chạy êm vì gần chỗ bệnh nhân nghỉ. Vì hai điều kiện đó, khu này cần tuyến ống riêng và bản bọc tiêu âm.

Bếp nhà hàng và quán ăn

Khí mang dầu mỡ và nhiệt, đi từ chụp hút qua tuyến ống ra ngoài. Cỡ chọn theo phi ống của chụp: quán ăn nhỏ thường phi 150 – 200, bếp nhà hàng có chụp hút lớn thường phi 250 – 315. Đường ống ở nhóm này bám dầu nhanh nên cần chu kỳ vệ sinh dày hơn hẳn các ứng dụng khác.

Câu hỏi thường gặp

Số ghi trên mã quạt nối ống, như 100 hay 315, là gì?

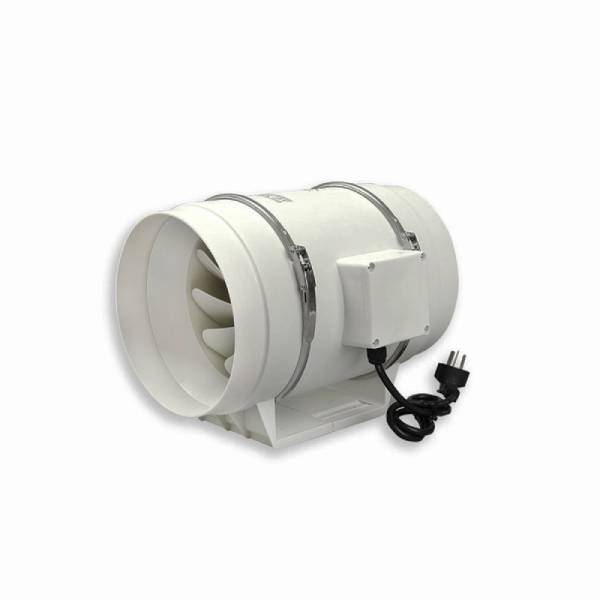

Đó là đường kính ống tính bằng mm mà thiết bị đấu vào, không phải đường kính cánh và cũng không phải kích thước khung. DY-100NO dùng cho ống phi 100 mm, NF-1-315 dùng cho ống phi 315 mm. Đây là điểm khác các danh mục quạt hút khác, nơi con số trên mã là kích thước miệng quạt.

Kích thước ống hút mùi bếp bao nhiêu là phù hợp?

Tùy quy mô bếp. Bếp gia đình thường dùng phi 100 – 125 mm, cho 204 – 310 m³/h. Quán ăn nhỏ dùng phi 150 – 200 mm, cho 450 – 1.200 m³/h. Bếp nhà hàng có chụp hút lớn dùng phi 250 – 315 mm, cho 1.400 – 2.500 m³/h. Chọn quạt cùng phi với ống thì không cần côn chuyển.

Có mấy dạng kết nối quạt hút nối ống?

Bốn dạng, tùy tiết diện quạt và tiết diện ống có khớp nhau hay không: tròn sang tròn khi hai bên cùng dạng nhưng khác đường kính, vuông sang tròn, tròn sang vuông, và vuông sang vuông khi cần đổi tiết diện. Phần chuyển gọi là côn chuyển, và cả hai đầu đều cần mặt bích để bắt vào nhau. Chọn được quạt cùng dạng cùng cỡ với ống thì bỏ được khâu này.

Lắp quạt nối ống trong nhà ở được không?

Được, và đây là ứng dụng phổ biến của dòng phi 100 – 150 mm. Nhà ở dùng chúng để hút mùi bếp và thông gió khu vệ sinh khi không có mặt tường thông ra ngoài. Các dòng này chạy điện 1 pha 220V, công suất 35 – 75 W. Vị trí lắp gần phòng ngủ thì nên tính tới bản bọc tiêu âm.

Bao lâu nên vệ sinh tuyến ống một lần?

Với tuyến thông gió văn phòng và khu vệ sinh, khoảng 12 tháng một lần. Với tuyến hút mùi bếp, khoảng 3 tháng một lần vì dầu mỡ bám nhanh và làm hẹp tiết diện ống, kéo lưu lượng thực tế xuống. Đây là chu kỳ chúng tôi khuyến nghị từ các hệ đã lắp, không phải một tiêu chuẩn.

Quạt hút nối ống có tốn điện không?

Công suất của danh mục trải rộng, từ 21 W ở dòng cabinet nhỏ nhất tới 10 kW ở dòng thu hồi nhiệt lớn nhất, nên câu trả lời phụ thuộc vào dòng đang dùng. Dòng hút mùi phi 100 – 150 chỉ tốn 35 – 75 W. Cách tính tiền điện thực tế theo giờ chạy và biểu giá hiện hành có ở bài quạt hút công nghiệp tốn bao nhiêu điện.

---

Chưa chắc phi ống của mình cho đủ lưu lượng, hoặc tuyến ống dài và nhiều cua nên không biết chọn cỡ nào: gửi sơ đồ tuyến hoặc bản vẽ hệ ống qua Zalo 0902.261.070. Kỹ sư đối chiếu và báo cỡ quạt kèm khoảng giá trong 15 phút, không mất phí.
